Источники питания динамометров серии DES


         Техническая спецификацияТехнические данные

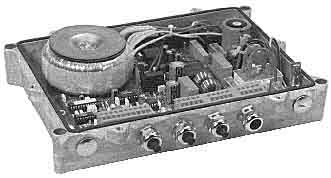

Источники питания DES 410 и DES 411 предназначены для полного диапазона индуктивных и магнитопорошковых динамометров Magtrol. Во избежании повреждения близлежащих электронных модулей, DES 410 и DES 411 выполнены в прочном алюминиевом корпусе. Этот корпус должен быть установлен непосредственно на испытательном стенде как можно ближе к динамометру.

DES 410 и DES 411 могут управляться аналоговым или цифровым заданным значением, приходящим из перефирийного электронного устройства, в идеальном варианте из контроллера динамометра Magtrol  DSP 7001.



Управление
Источники питания могут включаться с помощью дистанционного управления. Вспомогательная команда позволяет активировать энергию динамометра. Ток возбуждения управляется заданным значением в диапазоне от 0 до 10 В. Номинальное значение тока возбуждения регулируется внутренними резисторами или дистанционно. Существует два цифровых выхода (сигнала): первый - индикатор повреждения в электрическй цепи, второй - обнаружения перегрева в источнике питания DES или охлаждающей жидкости. Если один из сигналов активирован, то общая аварийная сигнализация включается посредством реле. Для применения с динамометрами в тандеме, источники питания DES 310 и DES 311 также управляют питанием электромагнитного сцепления.

Напряжение питания
Напряжение питания DES 410 и DES 411 можно выбрать либо 230 В, либо 115 В (60/50 Гц). Источник питания DES 410 включает гальваническое разделение между цепью питания и питанием динамометра. По причине потребляемой мощности, питание DES 411 сделано непосредственно, без гальванического разделения.

Характеристики

• Для использования с индуктивными WB и магнитопорошковыми PB динамометрами Magtrol
• Токоуправляемое питание, с превышением коэффициента  усиления по напряжению > 5
• Аналоговый вход для заданного занчения силы тока
     • Выбор номинольной силы тока
• Управление цифровыми входами/выходами
• Общая аварийная сигнализации обеспечивается реле
• 2 сигнальных выхода (температура, электрическая схема)
• Доступно 115 В либо 230 В

Информация по заказу

DES 410  Для динамометров WB и PB серий 2.7 и 43 (max 3А)

DES 411  Для динамометров WB и PB серий 65, 115 и 15 (max 12А)

Технические данные
DES
