Стационарный фиксатор мотора FMF


                            Технические данные

Стационарный фиксатор мотораСпециально спроектированный для испытаний мотор-редукторов стеклоподъемников, стационарный фиксатор Magtrol серии FMF используется для закрепления мотора на месте во время проведения испытания. Эти универсальные фиксаторы выставляют испытуемый двигатель на одной линии с динамометром серии HD-700 и HD-800, соединяющихся муфтой, которую Вы также можете приобрести на заказ. Различные проставочные кольца могут быть изготовлены на заказ для разных моторов, позволяя проводить испытания на одном фиксаторе.

Стационарные фиксаторы моторов FMF могут быть установлены на любое длинное Т-шлицевое основание динамометров серии HD-800 или любой стол гистерезисных динамометров с шлицевой верхней полкой (TAB 1457S, TAB 0800L и TAB 0825L). Эти фиксаторы оборудованы точно расположенной прямоугольной шпонкой на нижней части основания для легкого центрирования. Также включены 4 регулируемые зажимные рукоятки с Т-образными гайками М10.



Стационарный фиксатор мотора FMF-800


Характеристики

  • Для использования с динамометрами Magtrol серии HD-700 и HD-800 с длинными Т-шлицевыми основаниями
  • Приспосабливает моторы с фронтальной установкой диаметром до 10 дюймов (254 мм)
  • Обеспечивает жесткую установку испытуемых моторов
  • Основание содержит прямоугольную шпонку для точной настройки
  • Безопасная система фиксации
  • Прямая установка на столы динамометров Magtrol или основания динамометров (в зависимости от модели)
  • Проставочные кольца позволяют испытывать различные моторы на одном фиксаторе (кольца изготавливаются по требованиям заказчика)


Модели


  FMF-700 FMF-800
Динамометр Серия HD-700 с длинным Т-шлицевым основанием Серия HD-800 с длинным Т-шлицевым основанием
Просмотр чертежа (файл в формате PDF)

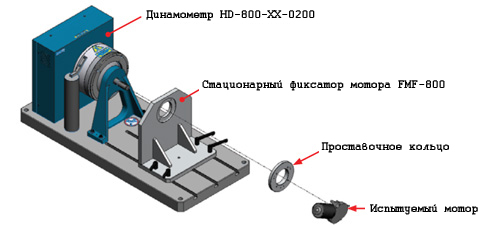

Пример установки

Пример установки
